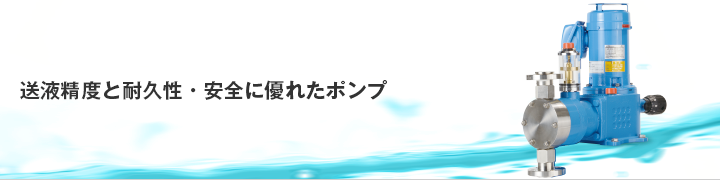

油圧ダイヤフラム定量ポンプ

特長

  • リリーフ機構内蔵でポンプの故障・事故を防ぎ、現場の安全・安心を確保
  • 高精度な注入で生産ライン・品質の安定を実現
  • 耐食性に優れた成形ダイヤフラムを採用
  • スラリー含有液や危険な液(空気にふれたら変質する液など)の移送も可能
  • 高圧注入が可能

応用製品

サニタリータイプ

医薬品・食品・飲料などの製造プロセスに。

リモートヘッドタイプ

100~130°Cの高温液体の定量注入用に。

多連タイプ

複数液体の比率注入や同一液体の複数ラインの同時注入に。

コンビネーションポンプ

1台で複数の多種多様な薬品の注入に対応。

オプション

リークモニター

万一、ダイヤフラムが破損したときに異常を検出し、お知らせします。

パルスセンサー

パルスカウンターとの組み合わせで注入量の自動制御が可能。

仕様

型式:01~3(最大吐出量:0.097~3.2L/min)

[型式:FXM・FYM・FXMW・FYMW 01]最大吐出量(50Hz/60Hz)(L/min) 0.097/0.115、最大吐出量(50Hz/60Hz)(L/h) 5.82/6.9、最高吐出圧力※1(MPa) 1[2.5] [型式:FXM・FYM・FXMW・FYMW 02]最大吐出量(50Hz/60Hz)(L/min) 0.195/0.235、最大吐出量(50Hz/60Hz)(L/h) 11.7/14.1、最高吐出圧力※1(MPa) 1[2.5] [型式:FXM・FYM・FXMW・FYMW 06]最大吐出量(50Hz/60Hz)(L/min) 0.5/0.6、最大吐出量(50Hz/60Hz)(L/h) 30/36、最高吐出圧力※1(MPa) 1[2] [型式:FXM・FXMW 08]最大吐出量(50Hz/60Hz)(L/min) 0.67/0.8、最大吐出量(50Hz/60Hz)(L/h) 40.2/48、最高吐出圧力※1(MPa) 1[1.6] [型式:FXM・FXMW 1]最大吐出量(50Hz/60Hz)(L/min) 1.37/1.65、最大吐出量(50Hz/60Hz)(L/h) 82.2/99、最高吐出圧力※1(MPa) 1[1.6] [型式:FXM・FXMW 3]最大吐出量(50Hz/60Hz)(L/min) 2.7/3.2、最大吐出量(50Hz/60Hz)(L/h) 162/192、最高吐出圧力※1(MPa) 1[1.2] ※1 []内は接液部材質がステンレスタイプの場合です。 画像を拡大する

型式:6~10P(最大吐出量:5.5~10L/min)

[型式:FXM・FXMW 6]最大吐出量(50Hz/60Hz)(L/min) 5.5/6.5、最大吐出量(50Hz/60Hz)(L/h) 330/390、最高吐出圧力※1(MPa) 0.7[0.7] [型式:FXM・FXMW 10]最大吐出量(50Hz/60Hz)(L/min) 8.5/10、最大吐出量(50Hz/60Hz)(L/h) 510/600、最高吐出圧力※1(MPa) 0.6[0.6] [型式:FXM・FXMW 08P]最大吐出量(50Hz/60Hz)(L/min) 0.67/0.8、最大吐出量(50Hz/60Hz)(L/h) 40.2/48、最高吐出圧力※1(MPa) [2.5] [型式:FXM・FXMW 1P]最大吐出量(50Hz/60Hz)(L/min) 1.37/1.65、最大吐出量(50Hz/60Hz)(L/h) 82.2/99、最高吐出圧力※1(MPa) [2.5] [型式:FXM・FXMW 3P]最大吐出量(50Hz/60Hz)(L/min) 2.5/3、最大吐出量(50Hz/60Hz)(L/h) 150/180、最高吐出圧力※1(MPa) [2.5] [型式:FXM・FXMW 6P]最大吐出量(50Hz/60Hz)(L/min) 5.5/6.5、最大吐出量(50Hz/60Hz)(L/h) 330/390、最高吐出圧力※1(MPa) [2] [型式:FXM・FXMW 10P]最大吐出量(50Hz/60Hz)(L/min) 8.5/10、最大吐出量(50Hz/60Hz)(L/h) 510/600、最高吐出圧力※1(MPa) [1.2] ※1 []内は接液部材質がステンレスタイプの場合です。 画像を拡大する
