MG

特長

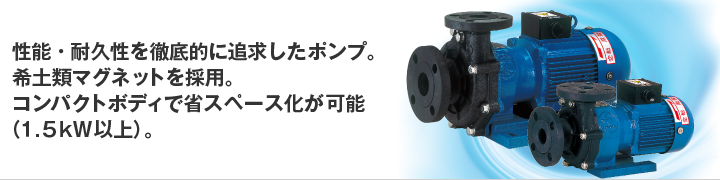

高性能希土類マグネット採用（1.5kW以上）

コンパクトボディで省スペース化が可能。

他社製品との置き換えも簡単

取合い寸法とルーズフランジの採用で、コンパチブルな据え付けが可能。（40～43型）

摺動部品の単独交換が可能（40～43型）

メンテナンス性を重視。

高揚程を実現

60Hz、1.5kWの場合　揚程25m以上。
60Hz、2.2kWの場合　揚程30m以上可能。

国内初、インペラとマグネットを一体成形（*マグネットポンプとして。平成13年2月1日現在）

逆回転や高温液でのトラブルを回避。

全機種ETFE採用

全機種をPP、ETFEラインアップ。

屋外モータ標準搭載（40～43型）

耐久性大幅アップ。

仕様

小型マグネットポンプ MG-16,20

型式 -16S-P -16H-P -20S-P -20H-P -16S-F -20S-F
接続口径 ユニオン 吸込側 20A（HTPVC） - -
吐出側
フランジ 吸込側 JIS10K-25A
吐出側
仕様点性能（揚程‐吐出量：m-L/min） 50Hz 5-50 12-24 7-60 9.5-70 5-60 7.5-70
60Hz 6.5-60 17-25 9.5-70 - 5-60 8-70
標準比重（S.G） 50Hz 1.1 1.1 1.1 1.1 1.2 1.2
60Hz 1.1 1.1 1.1 - 1.2 1.2
最低吐出量（L/min） 5
モータ仕様   全閉外扇屋内形 200V 3φ 2P
（kW） 0.18 0.26 0.26 0.26 0.18 0.26
質量（kg） 約7 約9 約9 約9 約7 約9

大型マグネットポンプ MG-40,41,42,43

型式 -40-P -41-P -42-P -43-P -40-F -41-F -42-F -43-F
接続口径 吸込側 JIS10K-40A JIS10K-50A JIS10K-40A JIS10K-50A
吐出側 JIS10K-40A JIS10K-40A JIS10K-40A JIS10K-40A
仕様点性能（揚程‐吐出量：m-L/min） 50Hz 8.5-150 15-150 19-200 23-200 6-150 12-150 18-200 21-200
60Hz 8-150 15-150 19-200 25-200 6-150 11.5-150 17.5-200 22.5-200
標準比重（S.G） 50Hz 1.05 1.05 1.1 1.1 1.2 1.2 1.2 1.2
60Hz 1.05 1.05 1.1 1.1 1.2 1.2 1.2 1.2
最低吐出量（L/min） 10 10 20 20 10 10 20 20
モータ仕様   全閉外扇屋外形 200V 3φ 2P
（kW） 0.4 0.75 1.5 2.2 0.4 0.75 1.5 2.2
質量（kg） 約17 約20 約26 約28 約18 約21 約27 約29
