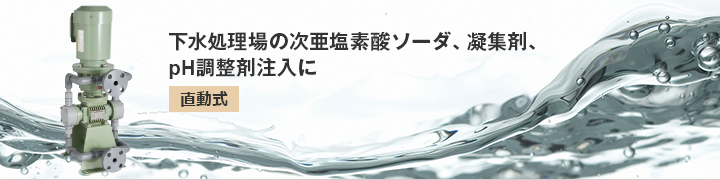

スムーズフローポンプ 下水処理場用BPL
- この製品のお問い合わせ
- この製品のデータ
特長
| 構造概要 | 直動2連式ダイヤフラム定量ポンプ （配管中のエアチャンバーが無い状態で脈動を抑えた注入が行えるポンプ構造） |
|---|---|
| 計測精度 | 計測精度は各点において±5%以内※1 |
| 制御方法 | 回転数制御（VVVF） |
| 制御範囲 | 標準1:20 最大1:100 |
| 口径 | 吸込側 JIS10K15A※2 吐出側 JIS10K15A |
| 最大吐出量 | 0.063L/min～5.98L/min |
| 吐出圧力 | 0.2MPa※3 |
| 電源 | 三相/200V・400V（50/60Hz）/4P/0.4kW |
- ※1 BPL-3は6～60Hz、BPL-5は15～60Hz運転時。
- ※2 BPL-5はJIS10K25A。
- ※3 最高吐出圧力はBPL-005～1は1.0MPa、BPL2～5は0.5MPa。
次亜の注入不良を回避
従来ポンプとの比較
[0:24]
ダイヤフラムのストローク長は常に100%。
高い圧縮率で気泡と薬液を一緒に排出。
| 減速比 | 20:1 | 10:1 | 6:1 | 4:1 | 3:1 | 2:1 | 1.5:1 | 1.2:1 | 1.1 |
|---|---|---|---|---|---|---|---|---|---|
| 周波数（Hz） | 3 | 6 | 10 | 15 | 20 | 30 | 40 | 50 | 60 |
| ストローク長（%） | 100% | ||||||||
| 注入状況 | 〇 | ||||||||
脈動がないので流量管理が可能
脈動がないので長距離配管が可能
設備費・維持管理費を大幅削減
低コスト&簡単メンテナンス
その他のダイヤフラム定量ポンプもご用意しています。
- 油圧駆動式ダイヤフラム定量ポンプ
（ストローク長制御） - 油圧駆動式ダイヤフラム定量ポンプ
（ストローク長・回転数（VVVF）併用制御）
スムーズフローシステム
スムーズフローポンプの能力を最大限に引き出す設計と安全性・メンテナンス性を考慮した構成・レイアウトで、信頼のシステムをご提供いたします。
仕様
| 型式 | BPL | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -005 | -009 | -01 | -02 | -03 | -05 | -06 | -09 | -1 | -2 | -3 | -5 | |
| 最大吐出量 (L/min) |
0.063 | 0.118 | 0.174 | 0.235 | 0.355 | 0.51 | 0.75 | 0.97 | 1.43 | 2.5 | 3.88 | 5.98 |
| 吐出圧力 (MPa) |
0.2※1 | |||||||||||
| 制御範囲 (Hz) |
3～60 | |||||||||||
| 吐出精度 (%) |
±5※2 | |||||||||||
- ※1 最高吐出圧力はBPL-005～1は1.0MPa、BPL-2～5は0.5MPa。
- ※2 BPL-3は6～60Hz、BPL-5は15～60Hz時の値です。
