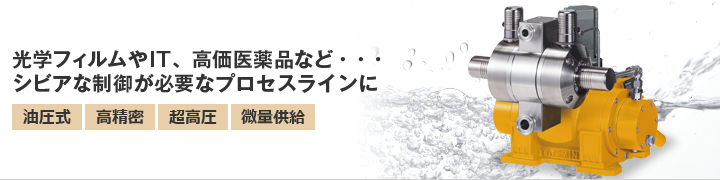

ポンプ | 容積式ポンプ | スムーズフローポンプ TPL
- この製品のお問い合わせ
- この製品のデータ
特長
再現精度±0.1%以下、脈動率±1%以下

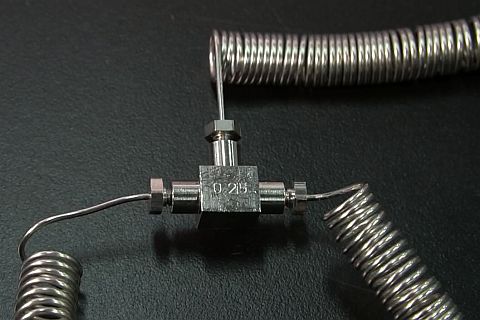

超一定流の高精密供給が可能。精密薄膜塗工をはじめ、最先端分野における計量プロセスやインライン(管内連続)注入、液体クロマトグラフィーのサンプル液供給など、シビアな品質管理が求められるプロセスにおすすめします。
約1/2(当社従来比)のコンパクト設計
当社従来型の定量ポンプ(同等能力)に比べ、設置面積は約1/2とコンパクト化を実現。取り付けや移動が容易です。
薬液配管を外さずに部品交換・メンテナンスが可能
本体は、六角レンチとスパナだけで8つの構成パーツに簡単に分解可能。ポンプヘッドもサイドオープン式とすることで、配管を外すことなく内部の点検や洗浄、部品交換が行えます。
ダイヤフラムを約4倍長寿命化
綿密な3D解析により、「しなり性」が約4倍アップ(当社従来比)と耐久性を向上。さらに、ダイヤフラムの前当たりを防ぐ特殊油圧機構を採用し、消耗部品であるダイヤフラムの長寿命化を実現しました。
CIP洗浄にも対応
鏡面仕上げしたポンプヘッド内部は、薬液の付着を抑え、インラインでの洗浄性に優れます。洗浄作業を軽減し、コンタミネーションの発生リスク低減にも貢献します。
送液動画
スムーズフローシステム
スムーズフローポンプの能力を最大限に引き出す設計と安全性・メンテナンス性を考慮した構成・レイアウトで、信頼のシステムをご提供いたします。
仕様
型式 | TPL1ME・TPL1MWE | TPL2ME・TPL2MWE | TPL2ME | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
-008 | -014 | -018 | -028 | -028 | -032 | -040 | -056 | -080 | -095 | ||
最大吐出量 | (L/h) | 6 | 18 | 30 | 72 | 156 | 204 | 318 | 630 | 1200 | 1800 |
(L/min) | 0.1 | 0.3 | 0.5 | 1.2 | 2.6 | 3.4 | 5.3 | 10.5 | 20 | 30 | |
最高吐出圧力(MPa) | 0.5 |
- ※ 高圧タイプ(最高吐出圧力:15MPa)もご用意しております。詳しくはお問い合わせください。
